измерение частоты поднесущей и пилот-тона

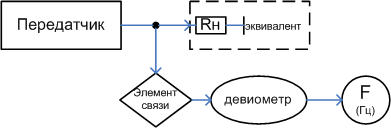

Передатчик настраивают в режим несущей при опти­мальной загрузке и устанавливают режим «Стерео». На девиометре устанавливают полосу пропускания тракта НЧ — 60 кГц.

Частотомером измеряют частоту поднесущей (пилот-тона) на выходе тракта НЧ девиометра.

Погрешность установления частоты поднесущей (пилот-тона) Δf_п, Гц, вычисляют по формуле

где Δf_п.0 - номинальное значение частоты поднесущей (пилот-тона), Гц;

Δf_п.и - измеренное значение частоты поднесущей (пилот-тона), Гц.

Для определения отклонения частоты поднесущей (пилот-тона) от установленного значения проводят не менее десяти измерений частоты поднесущей (пилот-тона) в течение заданного интервала времени (1 месяц). При этом обязательно проводят измерения в начале и в конце указанного интервала времени.

Отклонение частоты поднесущей (пилот-тона) Δf_откл, Гц, вычисляют по формулам
