измерение коэффициента гармоник

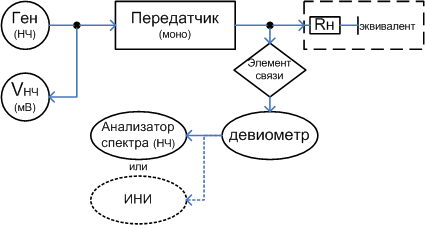

Коэффициент гармоник передатчика в режиме «Моно» измеряют в соответствии со структур­ной схемой, приведенной на рисунке.

Во время измерений корректирующую RC-цепь в возбудителе передатчика не отключают. Полосу пропускания тракта НЧ на девиометре устанавливают не менее 60 кГц. На вход передатчика подают сигнал частотой 1000 Гц и уровнем 0 дБ (0,775 В). Регулято­ром входного уровня устанавливают номинальное значение девиации несущей частоты (±50 кГц - для передатчиков с полярной модуляцией; ±75 кГц - для передатчиков с пилот-тоном) и при дальнейших из­мерениях этим же регулятором поддерживают значе­ние девиации неизменным.

Коэффициент гармоник измеряют с помощью ИНИ или низкочастотного анализатора спектра, подключенного к НЧ выходу девиометра. При этом корректирующая RC-цепь в девиометре должна быть включена. Затем передатчик последовательно модулируют сигналом с частотами, выбираемыми из ряда: 30; 63; 125; 250; 500; 1000; 2000; 4000; 5000 Гц. На каждой частоте измеряют коэффициент гармоник. При использовании анализатора спектра измеряют все гармонические составляющие сигнала соответствующей частоты, попадающие в полосу от 30 до 15000Гц.

При измерении гармонических составляющих в милливольтах коэффициент гармоник К_f, % вычисляют по формуле

где U₁, U₂, . . . , U_n — среднее квадратические значения напряжения гармонических составляющих сигнала, мВ.

При измерении гармонических составляющих в децибелах коэффициент гармоник К_f, дБ, вычисляют по формуле

  где К₂, К₃, . . . , К_п — уровни гармонических составляющих, дБ

Коэффициент гармоник передатчика в режиме «Стерео» определяют в соответствии со структурной схемой.

Во время измерений корректирующую RC-цепь в каналах А и В стереомодулятора включают. Устанавливают номинальное значение девиации несущей частоты: ±10 кГц, вызываемой немодулированной поднесущей, - для передатчиков с полярной моду­ляцией; ±6,75 кГц, вызываемой пилот-тоном, - для передатчиков с пилот-тоном.

На входы каналов А и В последовательно синфазно подают сигналы с частотами, выбираемыми из ряда: 30; 63; 125; 250; 500; 1000; 2000; 4000; 5000 Гц. На каждой измеряемой частоте с помощью регуляторов входного уровня в каналах А и В устанавливают номинальное значение девиации несущей частоты: ±50 кГц — для передатчиков с полярной модуляцией;

±75 кГц — для передатчиков с пилот-тоном. В декодере стереосигнала включают корректирующую цепь с постоянной времени 50 мкс, а в девиометре отключают. Полосу пропускания тракта НЧ девиометра устанавливают не менее 200 кГц. Затем сигнал с одного из каналов снимают и его вход нагружают на экранированный резистор сопротивлением 600 Ом. Уровень модулирующего сигнала поддерживают постоянным. Коэффициент гармоник на каждой частоте определяют в каждом из каналов с помощью ИНИ или анализатора спектра, подключаемого к выходу измеряемого канала декодера стереосигнала.
