измерение девиации

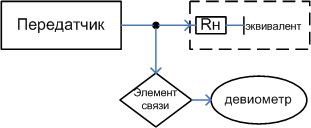

Передатчик устанавливают в режим «Моно» и модулируют сигналом частотой 400 Гц и напряжением 0,775В. Регулятором уровня входного модулирующего сигнала передатчика устанавливают по девиометру девиа­цию несущей частоты, наиболее близкую к номинальному значению: ±50 кГц — для передатчиков с полярной моду­ляцией; ±75 кГц — для передатчиков с пилот-тоном.

Погрешность установления девиации несущей час­тоты, вызываемой монофоническим сигналом, δ_м, кГц, вычисляют по формуле

где Δf_м.0 — номинальное  значение девиации  несущей частоты, кГц; Δf_м.уст — установленное значение девиации несущей частоты, кГц.

Для определения отклонения девиации несущей частоты, вызываемой монофоническим сиг­налом, от установленного значения проводят не менее десяти измерений этой девиации в течение заданного интервала времени (1 месяц). Положение регулятора уровня входного модулирующего сигнала в течение этого интервала времени должно оставаться неизменным.

Отклонение девиации несущей частоты, вызываемой монофоническим сигналом, Δδ_м, кГц, определяют по формулам:

где Δf_м.мин, Δf_м.макс максимальное и минимальное значения девиации несущей частоты, измерен­ные в течение заданного интервала времени, кГц.

*Передатчик устанавливают в режим «Стерео» и синфазно модулируют сигналом частотой 400 Гц и напряжением 0,775 В. Регулятором выходного уровня КСС устанавливают по девиометру девиацию несущей частоты, наиболее близкую к номинальному значению: ±50 кГц — для передатчиков с полярной модуляцией; ±75 кГц — для передатчиков с пилот-тоном.

Погрешность установления девиации несущей частоты, вызываемой КСС, δ_КСС, кГц, вычис­ляют по формуле

где Δf_КСС.0 - номинальное значение девиации несущей частоты, кГц; Δf_{КСС.уст} - установленное значение девиации несущей частоты, кГц.

Для определения отклонения девиации несущей частоты, вызываемой КСС, от установленного значения проводят не менее десяти измерений этой девиации в течение заданного интервала времени 1 месяц). Положение регулятора уровня КСС в течение этого интервала времени должно оставаться неизменным.

Отклонение девиации несущей частоты, вызываемой КСС, Δδ_КСС, кГц, определяют по формулам:

где Δf_{КСС.уст} — установленное значение девиации несущей частоты, кГц; Δf_{КСС.мин}, Δf_{КСС.макс} — максимальное и минимальное значения девиации несущей частоты, изме­ренные в течение заданного интервала времени, кГц.
